WDW-10、20、30、50、100 微機控制大跨度抗折試驗機

一．產品型號: WDW-10、20、30、50、100

二. 產品名稱: 微機控制大跨度抗折試驗機

本公司生產的微機控制大跨度抗折試驗機系列，主要用于碳化硅、長木材、長木板等各種非金屬及復合材料進行抗折力學性能指標的測試。能夠完成超長材料的四點抗折、三點抗折、抗壓、拉伸性能檢測；精密的自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整。以上檢測參數在試驗結束后，由計算機根據試驗開始時設置的試驗參數條件自動計算，同時顯示相應的試驗結果，各檢測參數在試驗結束后既可查詢顯示，也可連接打印機進行打印輸出。

1、帶有遙控盒，可實現橫梁的快/慢升降調整，操作靈活、隨意切換。

2、具有試驗結束后返回初始位置的功能，智能、高效、快捷。

3、具有任意工作位置的限位保護功能及過載、過流保護功能，可靠、安全。

4、自建強大的試驗數據庫，試驗數據可隨時保存、查詢、調用

5、可實現恒速率力控制、恒速率應力控制、恒速率變形控制、恒速度應變控制、恒速率行程控制、負荷等速控制、伸長等速控制、位移等速控制低周循環控制及用戶自編程控制等多種控制方式。

6、可切換顯示多種試驗曲線：應力－應變曲線、力－變形曲線、力－位移曲線、力－時間曲線、變形－時間曲線、位移－時間曲線、力－應變曲線。試驗曲線局部放大，多曲線疊加比較。

部分軟件界面

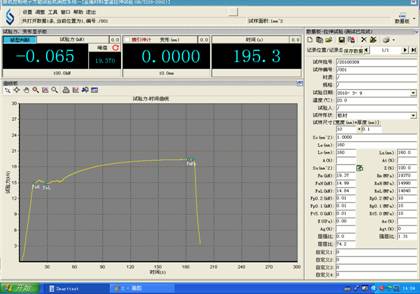

試驗數據

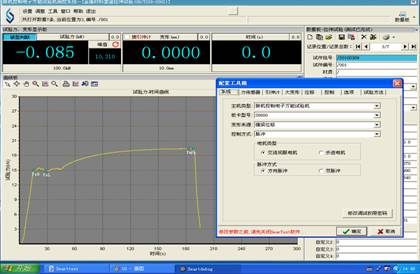

軟件配置

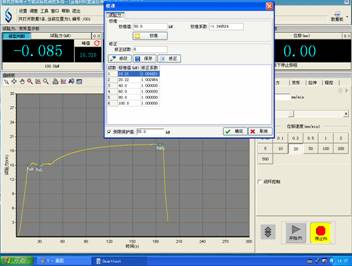

力值校準

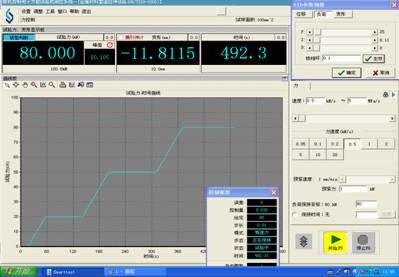

閉環控制

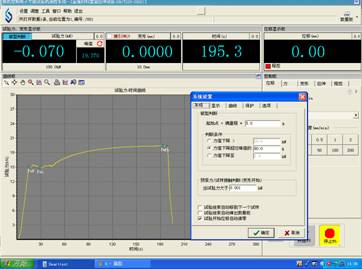

系統設置

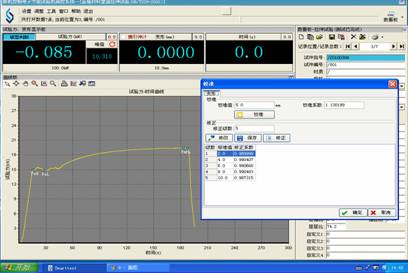

變形校準

產品設計、制造、檢驗依據下列標準相關條款

1．GB/T2611-2007《試驗機通用技術要求》

2．GB/T16491-2008《電子萬能材料試驗機》

3．JJF1103-2003《萬能試驗機計算機數據采集系統評定》

4．JJG139－1999《拉力、壓力和萬能試驗機的檢定規程》

5．LY/T1573-2000《竹地板》

6．GB/T20241-2006《單板層積材》

7．GB/T 20239-2006《體育館用木質地板》

8．GB15036 2--2001《實木地板試驗方法》

9．GB/T18102-2007《浸漬紙層壓木質地板》

10．GB12955-2008《防火門》

11．GBT5849-2006《細木工板》

12．GB17657-1999《人造板及飾面人造板理化性能試驗方法》

13．GB-T5486-2008《無機硬質絕熱制品試驗方法準》

14．GB/T228-2008《金屬材料室溫拉伸試驗方法》

15．GB/T7314-2005《金屬材料室溫壓縮試驗方法》

16．GB/T232-1999《金屬材料彎曲試驗方法》

17．GB-T17048-1997《架空絞線用硬鋁線》

18．GBT20118-2006《一般用途鋼絲繩》

19．GB/T 3195-2008《鋁及鋁合金拉制圓線材》

20．GB/T 3098.1-2000《緊固件機械性能螺栓、螺釘和螺柱》

21．GB/T 1447-2005《纖維增強塑料拉伸性能試驗方法》

22．GB/T 1448-2005《玻璃纖維增強塑料壓縮性能試驗方法》

23．GB/T 1449-2005《纖維增強塑料彎曲性能試驗方法》

2.試驗機的主要技術指標

試驗機型號WDW-D		10	20		30		50	100
1	最大試驗力	10KN	20KN		30KN		50KN	100KN
2	試驗機級別	0.5級 1級
3	負荷測量范圍	0.4%-100%FS（0.5級）/1%～100%FS（1級）
4	示值相對誤差	±0.5%（0.5級）/±1.0%以內（1級）
5	試驗力分辨力	1/±300000F.S（全程分辨力不變）
6	變形最小讀數值	0.001mm/0.5級 0.01mm/1級
7	力控速率調節范圍	0.005%-5%FS/S
8	力控速率控制精度	速率<0.05%FS時，為±1%設定值以內；速率 ≥0.05%FS時，為±0.5%設定值以內；
9	變形速率調節范圍：	0.005～5%FS/s；
10	變形速率控制精度：	速率＜0.05%FS/s時，為設定值的±1%以內；速率≥0.05%FS/s時，為設定值的±0.5%以內；
11	位移速率調節范圍：	0.005～500mm/min；
12	位移速率控制精度：	為設定值的±0.2%以內；
13	恒力、恒變形、恒位移控制范圍	0.5%-----100%FS
14	恒力、恒變形、恒位移控制精度	設定值≥10%FS時，為設定值的±0.5%以內設定值＜10%FS時，為設定值的±1%以內
15	有效試驗跨度	400mm 可以定做加寬						500m
16	有效拉伸試驗空間	800mm 可以定做加高
17	有效壓縮試驗空間	700mm
18	控制方式	微機自動控制
19 &l, t;, /TD>	電源電壓（必須有可靠的接地措施）	～220V±10% 50Hz；
20	機器功率	400w				750w		1500w
21	主機外型尺寸 (長寬高)mm	6604151500		7404501600		7555201780		8505551900
22	機器重量(不含大跨度抗折裝置)	≈300kg（±10%）		≈400kg（±10%）		≈600kg（±10%）		≈800kg（±10%）

3.試驗機的主要配置

名稱	內容	備注
主機	門式結構框架；精密滾珠絲杠副	1臺 2套
驅動系統	交流伺服調速電機及驅動器、同步帶傳動	1套
控制系統	微機自動控制	1套
負荷傳感器		1只
限位安全裝置	絲網印刷技術與光電技術相結合；光電限位開關	3只
遙控盒	方便、快捷的控制橫梁移動	1只
四點抗折裝置	彎曲支座跨度100-3000mm 可調；壓頭直徑￠10mm 上彎曲支座跨度100-1000mm 可調；壓頭直徑￠10mm	1套
壓縮壓盤	￠100mm ￠150mm ￠200mm 選一	1套
計算機	聯想品牌微機	1臺
隨機工具		1套
隨機文件		1套
試驗機軟件		1套

以下內容為選配*另付費

打印機	惠普A4 彩色噴墨
百分表	量程 10mm 精度0.01mm
千分表	量程 10mm 精度0.001mm 1只
電子引伸計	YYU-10/50 YYU-50/50
金屬拉伸園鉗口	￠4-9，9-14 ，14-20 mm；
金屬拉伸平鉗口	0-7，7-14 ，14-20 mm
人造板附具	表面膠合強度附具、內結合強度附具、表面結合強度附具、膠合(剪切)強度附具、握釘力附具
其它類夾具	線材纏繞式夾具、對夾式夾具、M型杠桿式夾具、橡膠波紋夾具、家具表面覆料剝離夾具、90°剝離夾具、建筑砂漿粘結力、土工布、土工格柵、防水板等多種
